概述及特点：

“微联合站”是安洁士针对油田边远区块，独立小区块，研发的模块化组合处理工艺，可就地处理、就地回注、就地回收，减少油田地面工程重复性建设投资。具有如下特点：

用途广泛

◆工艺调整方便，不同功能不同组合；

◆设备先进，自动化程度高；

◆模块化集成，占地面积小；

◆可重复利用，建设周期短；

◆技改易：可扩容，可拆分，处理效率高

核心设备

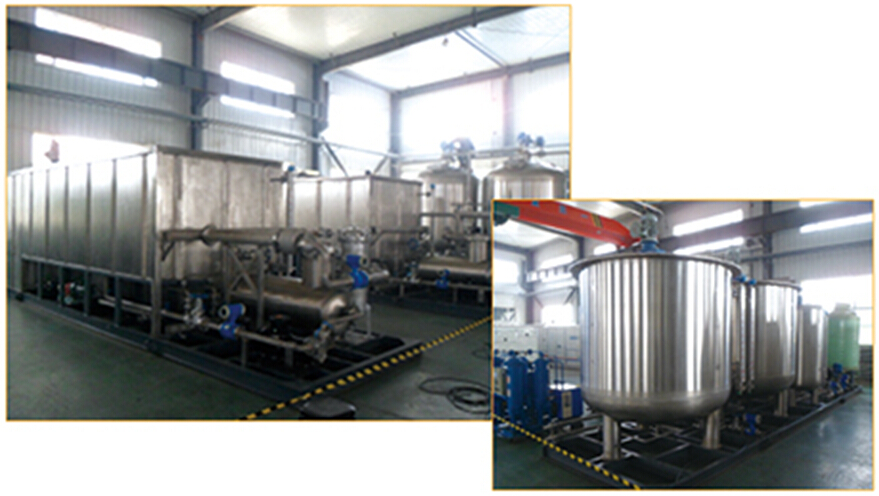

◆气浮模块设备

气浮模块设计为撬装结构，现场接口连接，施工简单。采用双级除油，并联可交替运行检修，串联可加强处理恶劣水质。

安洁士专利气浮溶气装置，30μm微气泡，密集度大，运行稳定，适合各种类型的固-液分离，尤其对于疏松絮粒和细小颗粒的分离效果好 ，除油率95%以上。

1000m³沉降罐来水经气浮分离后，浮油进入外输缓冲罐。除油后的水通过变频离心泵（一运一备）进入连续砂滤模块。

◆集成式过滤模块

该工艺是对已达到高渗透油层注水水质指标的采出水进行再处理，适合水驱及水驱含聚采出水处理，处理后水质达到低渗透注水水质指标。

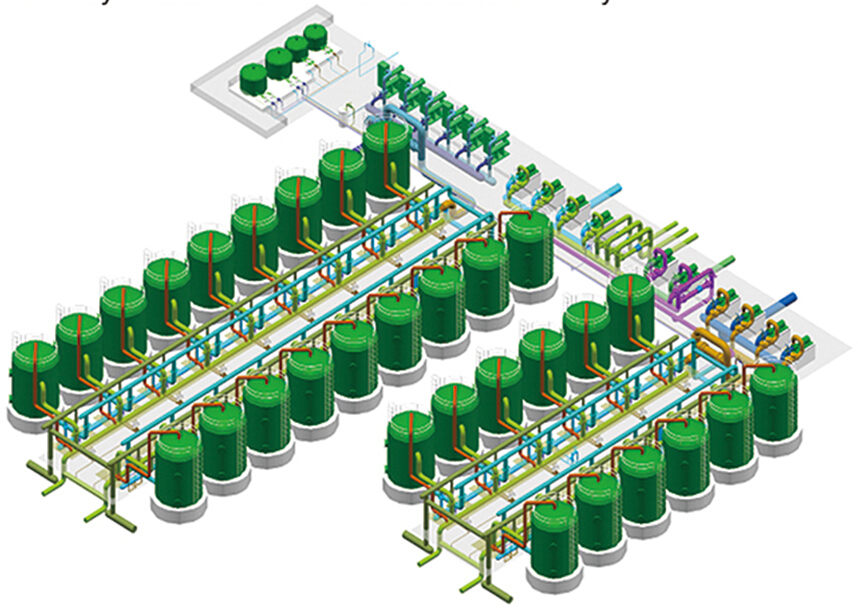

含油污水深度处理系统成套设备

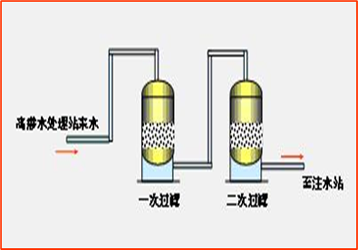

深度处理工艺流程图	含油污水深度处理系统

含油污水深度处理系统成套设备

◆集成式注入模块

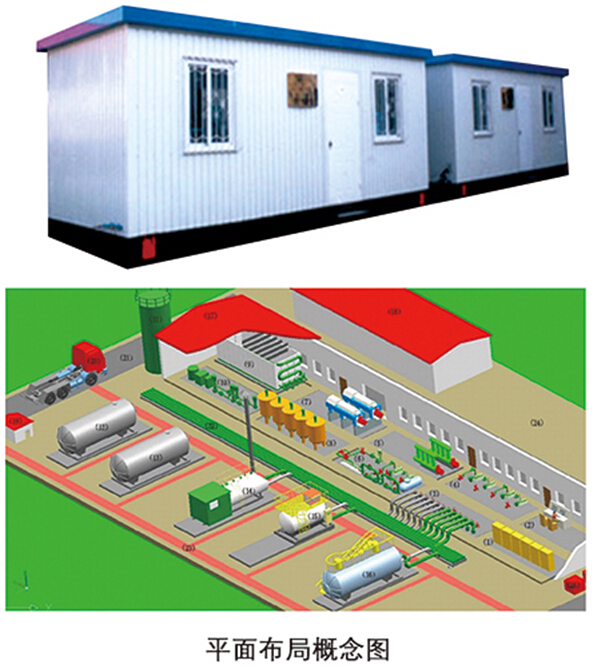

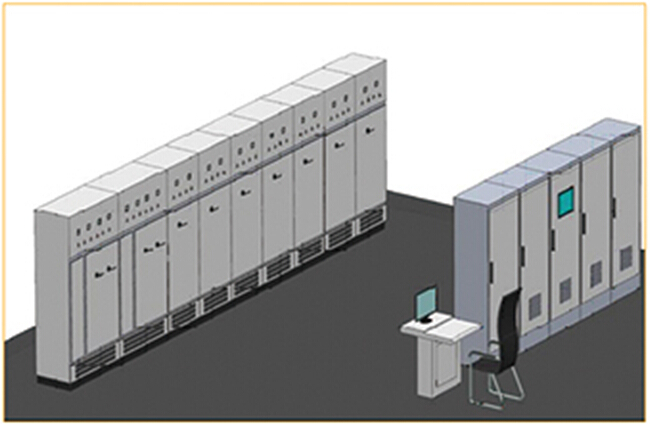

采用组合电器，集变压器、低压盘、自控仪表盘及控制台于一体，户内安装，实现了整座注入站集中自动化控制。

采用橇装化模式，将工艺、变配电及自控等分装在5个橇上，使母液稳压装置、增压装置、单井母液流量调节装置、组合电器等主体设施可进行搬迁，重复利用，提高了注入站主体设施利用率。

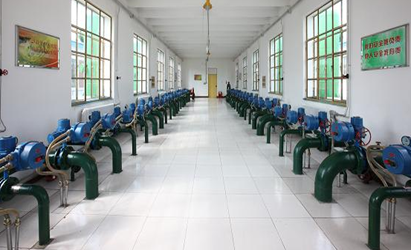

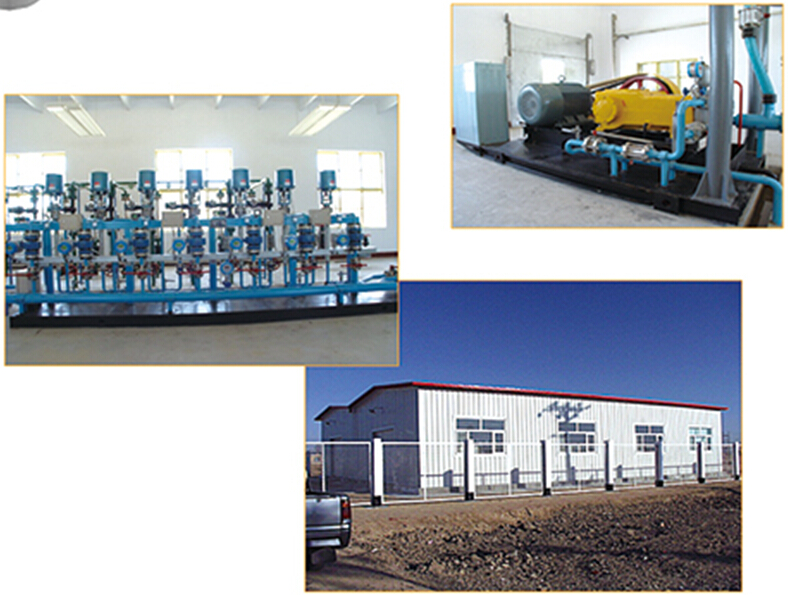

整装式聚合物注入设备

整装式聚合物注入设备由一台大排量注聚泵给多口注聚井供高压聚合物母液，泵出口安装流量调节器用来分配单井所需母液量，然后与高压水混合稀释成聚合物目的液，再送给注聚井。其优点为：设备数量少，占地面积小，维护工作量少

◆水处理场站水质在线监测自动调运模块

核心技术及功能

应用DSC集散控制系统，主控采用集成模块的方式，对水处理场站运行管理所需的各种水质及水量指标进行检测，通过预设定运行参数，对全站各处理单元设备进行自主调控，保障出水水质及运行平稳，并通过RTU可对数据进行采集、打包、加密、无线传输。
